Dispositivo de porta de pouso com abertura central de 2 folhas THY-LD-B
1. O método de desbloqueio é destravar o painel da porta e passar no teste de impacto do pêndulo de 45 kg.
2. A porta é forçada a fechar por um martelo pesado, e o martelo pesado e o tubo guia são colocados no lado interno da porta de patamar.
3. A fechadura da porta passou no teste do Centro Nacional de Inspeção de Elevadores e obteve a certificação CE e CU-TR.
4. Tensão aplicável da fechadura da porta: ≤ AC230V, ≤ DC110V.

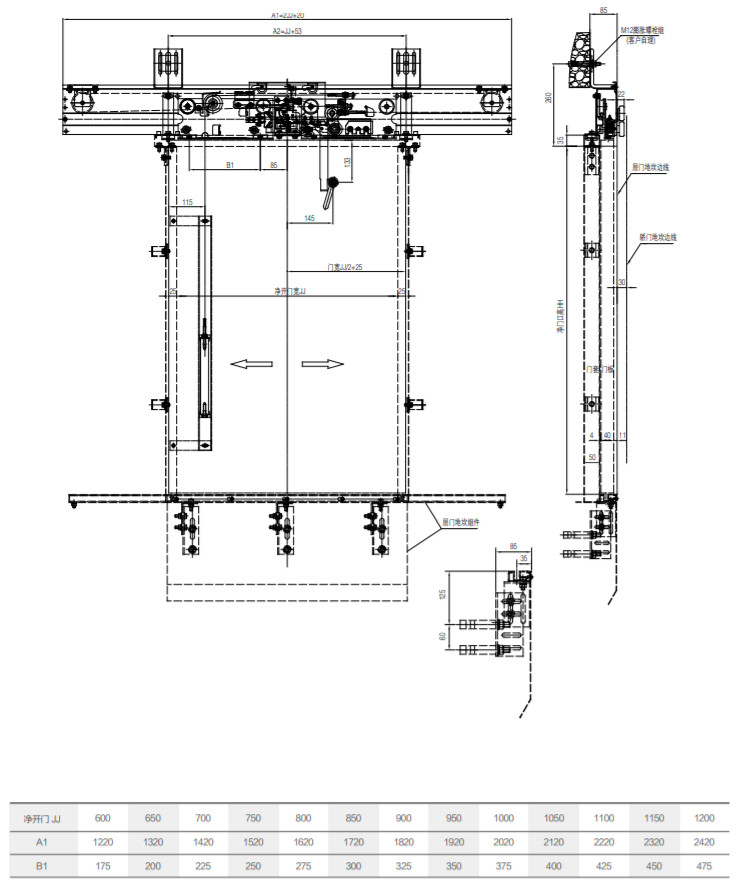

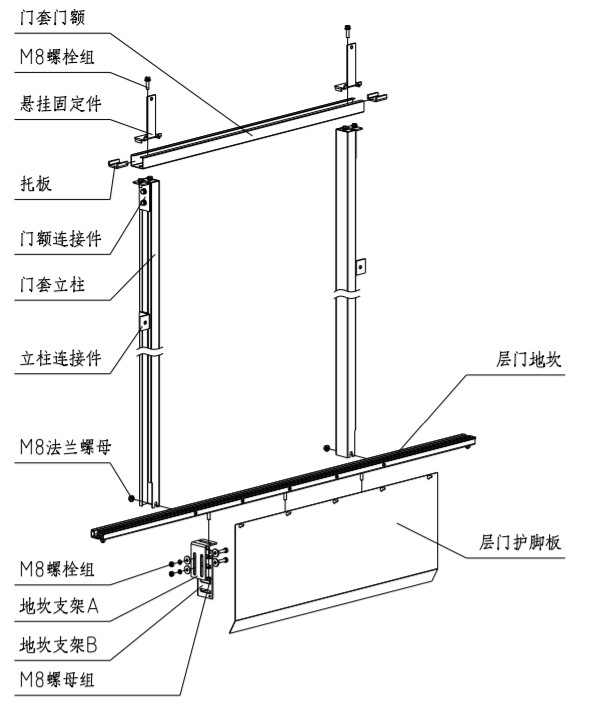

1. Instalação da soleira e da tampa da porta
1.1. Determine a posição de entrada e saída do peitoril de acordo com o tamanho do poço do elevador; ajuste o centro do peitoril para que seja o mesmo que o centro de entrada e saída e marque o centro do peitoril; ajuste o nível do peitoril para ser menor que 1/1000; Superfície para evitar a entrada de água no poço do elevador.
1.2. Monte a coluna da tampa da porta e a porta da tampa com as peças de conexão e instale as peças de fixação suspensas; coloque a porta na soleira, ajuste a verticalidade da coluna da tampa da porta para menos de 1/1000; o centro da tampa da porta é consistente com o centro das entradas e saídas. Medição da marca central da soleira; o tamanho do plano frontal inferior da tampa da porta e o plano superior da soleira é a altura líquida da porta. Após a conclusão do ajuste, trave a porca flangeada M8. Após o ajuste, fixe o conector da coluna na parede.
1.3. Fixe a proteção da porta de patamar no peitoril.

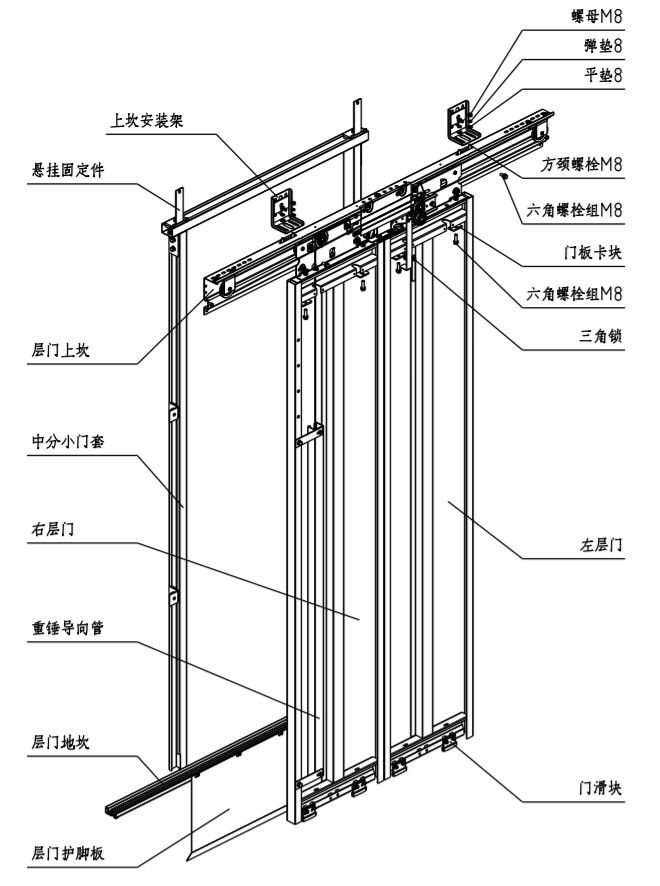

2. Instalação do dispositivo de porta de patamar

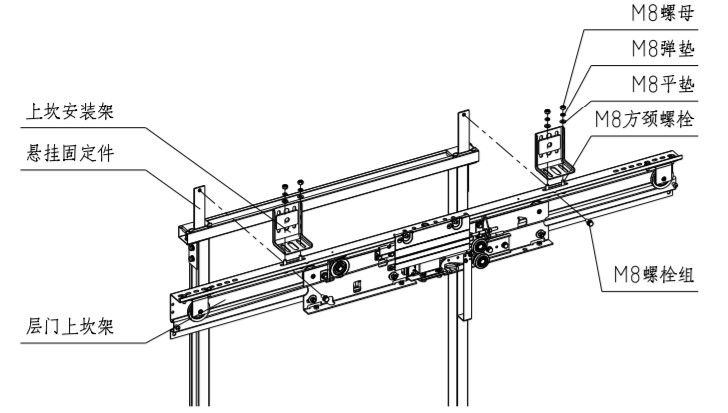

2.1. Alinhe a estrutura superior da soleira da porta de patamar com a farpa na extremidade inferior da peça de fixação da suspensão e trave a estrutura superior da soleira e a peça de fixação da suspensão da porta de patamar através do grupo de parafusos M8*20.
2.2. Fixe a estrutura de montagem da soleira superior na parede do poço do elevador com parafusos de expansão ou parafusos passantes. A estrutura de montagem da soleira superior e a soleira superior da porta de patamar são conectadas por parafusos quadrados M8.
2.3. Ajuste a soleira superior da porta de patamar para a esquerda e para a direita para deixar o centro da porta aberta e o centro da entrada e saída consistentes.
2.4. Ajuste a verticalidade do piso do dispositivo da porta de patamar. Ajuste a verticalidade do piso do dispositivo da porta de patamar para ±0,5 mm, traçando uma linha vertical ou tomando a soleira da porta do carro como referência.
2.5 Após revisar os principais parâmetros de instalação da moldura da soleira nas seguintes portas de piso, aperte todos os parafusos de instalação:

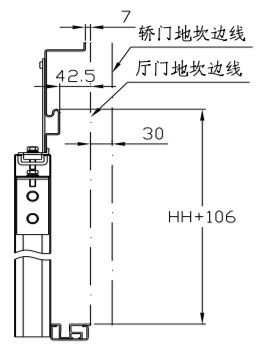

Altura da moldura da soleira superior da porta de patamar: a distância entre a superfície superior do trilho-guia da moldura da soleira superior da porta de patamar e a soleira da porta de patamar é HH+106 mm;
Centro da moldura superior da soleira da porta de patamar: o desvio entre o centro da moldura superior da soleira da porta de patamar e o centro da entrada e saída é de ±1 mm;
Distância entre o trilho-guia da soleira superior da porta de patamar e a soleira da porta do carro: a distância entre o trilho-guia da soleira superior da porta de patamar e a soleira da porta de patamar é de 42,5 mm, e a distância da soleira da porta do carro é de 72,5 mm.
Altura da moldura da soleira superior da porta de patamar: a distância entre a superfície superior do trilho-guia da moldura da soleira superior da porta de patamar e a soleira da porta de patamar é HH+106 mm;
Centro da moldura superior da soleira da porta de patamar: o desvio entre o centro da moldura superior da soleira da porta de patamar e o centro da entrada e saída é de ±1 mm;
Distância entre o trilho-guia da soleira superior da porta de patamar e a soleira da porta do carro: a distância entre o trilho-guia da soleira superior da porta de patamar e a soleira da porta de patamar é de 42,5 mm, e a distância da soleira da porta do carro é de 72,5 mm.
