Operador de porta síncrono magnético permanente de abertura central de 2 folhas THY-DO-100A
1. Entrega rápida
2. A transação é apenas o começo, o serviço nunca termina
3.Tipo: Operador de porta THY-DO-100A
4. Podemos fornecer sistemas de operadores de portas síncronos e assíncronos de BST, NBSL, OULING, ES, YS, HD e outras marcas.
5. Confiança é felicidade! Nunca vou trair a sua confiança!
1. A máquina de porta adota transmissão por correia sincronizada. A correia sincronizada é otimizada para redução de vibração e ruído. A roda da correia sincronizada é feita de material resistente ao desgaste, que proporciona menor ruído operacional e maior vida útil da correia sincronizada.
2. Adotando conversor de frequência especial para máquinas de portas de elevador de marcas nacionais e internacionais renomadas, tecnologia de controle vetorial em malha fechada. Com acionamento direto do motor síncrono de ímã permanente, há menos dispositivos de transmissão, operação mais confiável, menos perdas, maior proteção ambiental e economia de energia, além de maior precisão de controle.
3. A faca de porta adota um sistema de faca de porta síncrono e vem com uma trava de porta de carro integrada. Não há necessidade de instalar um para-choque no dispositivo da porta do piso, camada por camada, o que realmente realiza a abertura e o fechamento sincronizados da porta do corredor e da porta do carro. Rolamentos de rolos são incorporados em cada parte rotativa e conectados ao eixo do pino. A faca de porta retrai e libera a faca de forma flexível, sem atrito de deslizamento, sem desgaste e sem manutenção. O mecanismo de transmissão é amortecido por borracha e funciona de forma confiável e sem ruído mecânico.
4. O método de instalação da máquina de porta pode ser dividido em instalação em viga reta, instalação no teto do carro e instalação na parede frontal. O método de instalação mais adequado pode ser selecionado de acordo com a estrutura do carro projetada pelo cliente. Durante a instalação, a máquina de porta pode realizar ajustes tridimensionais, o que é prático, simples e acessível. A placa de fixação da porta é equipada com um gancho de segurança para evitar impactos e quedas, o que é seguro e confiável.
Suportes de instalação no teto do carro
Suporte de instalação reforçado
Tubo de fixação para instalação no teto do carro (opcional)

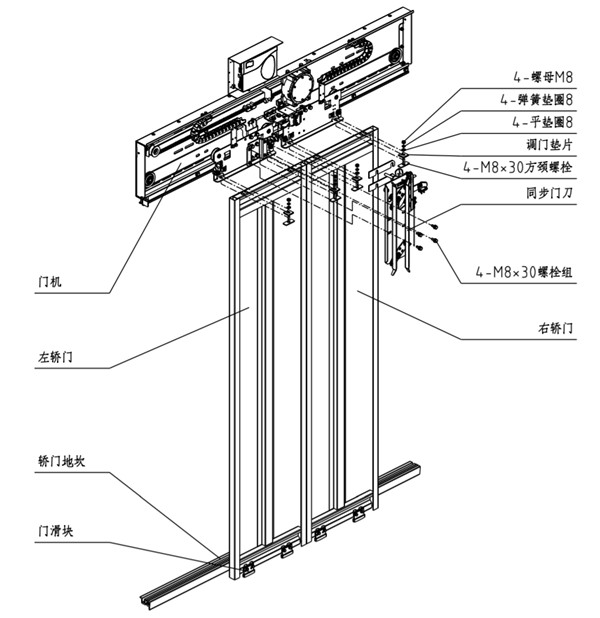

1. Fixe o conector da máquina da porta na ranhura em forma de C do teto do carro e pré-aperte com 4 peças de fixação; em seguida, fixe a máquina da porta no conector da máquina da porta e pré-aperte com 6 grupos de parafusos de pescoço quadrado M8*20.

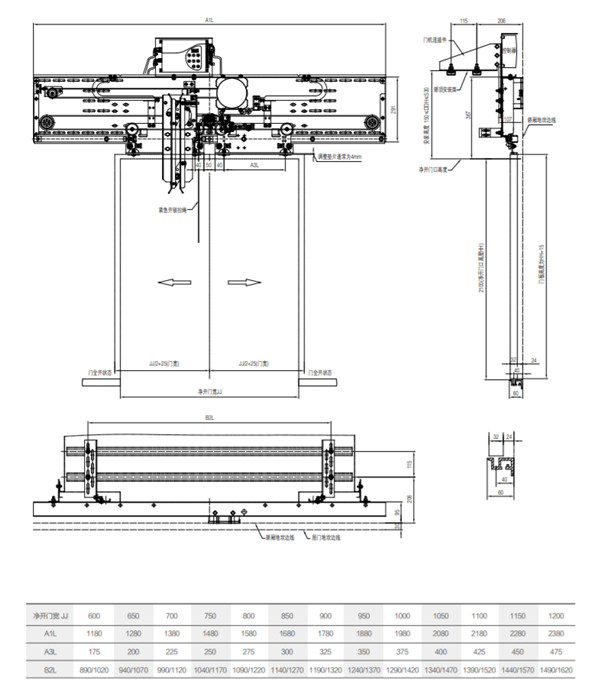

2. Ajuste a altura e as dimensões esquerda e direita da máquina da porta: ajuste a distância entre a superfície superior do trilho-guia e a soleira da porta do carro para HH+109 mm (HH é a altura de abertura da porta) através do orifício longo no conector da máquina da porta; ajuste através do orifício longo na máquina da porta. O desvio entre o centro da máquina da porta e o centro de abertura da porta é de ± 1 mm (veja a imagem).
3. Ajuste a verticalidade da placa inferior da máquina da porta: ajuste a verticalidade da placa inferior da máquina da porta para ± 0,5 mm, traçando a linha vertical ou tomando a soleira da porta como referência. Você pode ajustar os parafusos de conexão do conector da máquina da porta ou adicionar calços na ranhura C para ajuste.
4. Ajuste a distância e o paralelismo entre o trilho-guia da máquina da porta e a soleira: usando a soleira da porta de patamar como referência, ajuste a distância da extremidade do trilho-guia da máquina da porta até a soleira da porta de patamar para 83, e a distância entre as duas extremidades do trilho-guia da máquina da porta e a soleira da porta de patamar sejam iguais.
5. Após revisar os seguintes parâmetros principais da instalação da máquina da porta, aperte todos os parafusos da máquina da porta:
•Altura da máquina da porta: a distância entre a superfície superior do trilho-guia da máquina da porta e a soleira da porta do carro é HH+109 mm;
•Centro da máquina da porta: o desvio entre o centro da máquina da porta e o centro de abertura da porta é de ±1mm;
•A distância entre o trilho-guia da porta e a soleira da porta de patamar: A distância entre o trilho-guia da porta e a soleira da porta de patamar é de 83 mm.
