Detector de porta de elevador infravermelho THY-LC-917

Descrição resumida:

Detalhes do produto

Etiquetas do produto

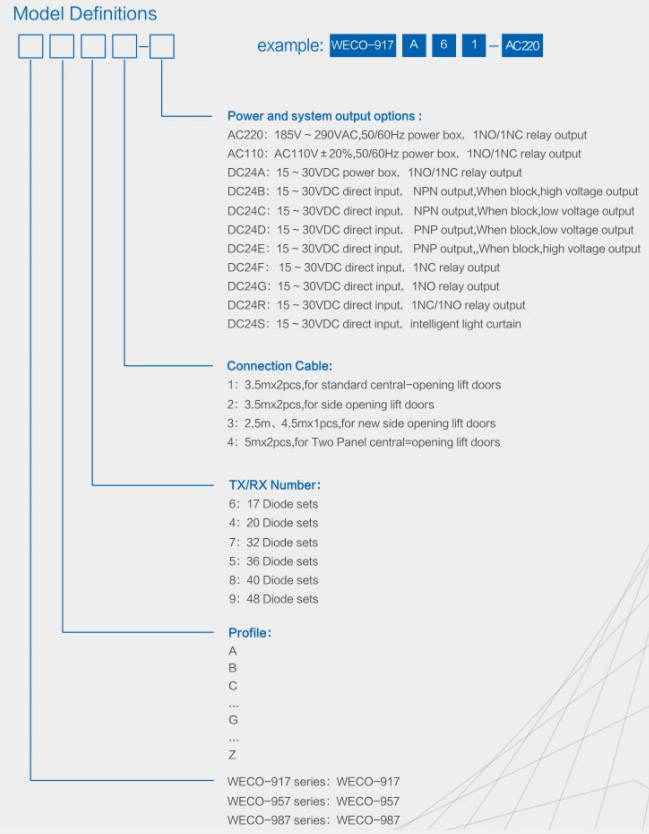

Parâmetros do produto

Nome do produto	Cortina de luz do elevador
Caminho aberto	Abertura lateral ou abertura central
Tensão	AC220V, AC110V, DC24V
Número de diodos	17, 32
Número de vigas	94-33 Vigas, 154-94 Vigas

Nossas vantagens

1. Com função de autoverificação, a caixa de alimentação possui saída convencional e saída com autoverificação.

2. Aprovado nos testes da TÜV alemã e em conformidade com as normas internacionais pertinentes.

3. Função de hibernação, prolonga a vida útil do produto.

4. Adotar nova tecnologia, PCB com forte capacidade de resistência à corrosão e forte capacidade de adaptação em campo, estável e confiável.

5. Design elegante, fácil instalação, compatível com a maioria das marcas de elevadores.

6. Técnicas e equipamentos avançados, técnicas confiáveis de preenchimento de superfície SMT

7. Opção para o usuário escolher saída NPN/PNP (saída transistorizada) sem caixa de alimentação.

A cortina de luz para elevador é um dispositivo de segurança para portas de elevador que utiliza o princípio da indução fotoelétrica. É adequada para todos os elevadores e protege a segurança dos passageiros que entram e saem. A cortina de luz para elevador é composta por três partes: transmissores e receptores infravermelhos instalados em ambos os lados da porta da cabine do elevador e cabos flexíveis especiais. Visando a proteção ambiental e a economia de energia, cada vez mais elevadores têm dispensado a caixa de alimentação. Algumas marcas de cortinas de luz ainda utilizam caixas de alimentação devido à sua baixa imunidade à interferência eletromagnética. No entanto, com a popularização do conceito de elevadores ecológicos, as cortinas de luz sem caixa de alimentação tornaram-se uma tendência. Isso porque o processo de conversão de 220V para 24V inevitavelmente gera uma grande perda de energia.

A cortina de luz THY-LC-917 é equipada com um tubo emissor de luz LED de varredura dinâmica controlado por CPU, diferentemente das cortinas de luz convencionais. A faixa de LED bicolor exibe o estado da área protegida pela cortina de luz, tornando-a mais visual e intuitiva em termos de sua função de proteção.

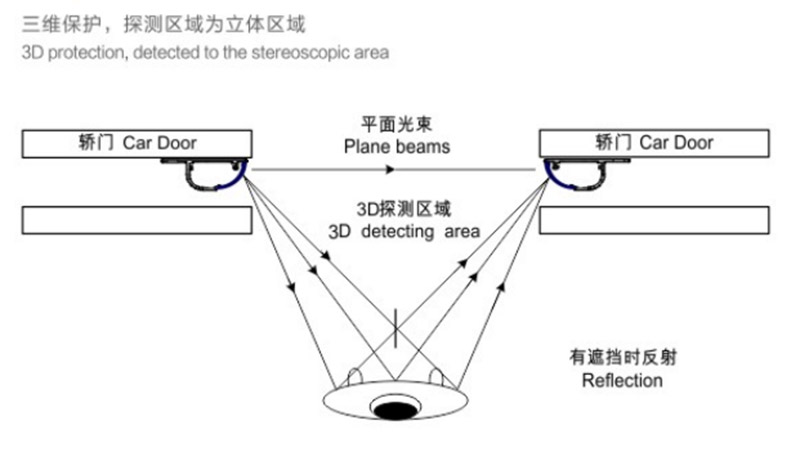

Existem vários tubos emissores de infravermelho na extremidade emissora da cortina de luz. Sob o controle do microcontrolador (MCU), os tubos emissores e receptores são acionados sequencialmente, e a luz emitida por um emissor é recebida por múltiplos receptores, formando uma varredura multicanal. Através dessa varredura contínua da área da porta da cabine, de cima para baixo, forma-se uma densa cortina de luz infravermelha de proteção. Quando um dos raios é bloqueado, como a conversão fotoelétrica não pode ser realizada, a cortina de luz interpreta a presença de uma obstrução e, portanto, emite um sinal de interrupção. Esse sinal de interrupção pode ser um sinal de chaveamento ou um sinal de nível alto/baixo. Após o sistema de controle receber o sinal da cortina de luz, ele emite imediatamente o sinal de abertura da porta, e a porta da cabine interrompe o fechamento e inicia a abertura reversa. A porta do elevador pode fechar normalmente após os passageiros ou obstruções saírem da área de aviso, atingindo assim o objetivo de proteção de segurança e evitando acidentes com pessoas presas em elevadores.

Existem duas maneiras principais de instalar a cortina de luz.

1. Instalação móvel de transmissor e receptor

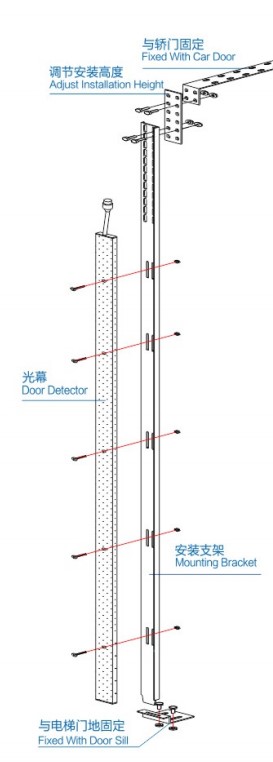

A instalação móvel da cortina de luz refere-se à instalação e utilização do transmissor, do receptor ou de um deles, fixado na porta do carro e que se move juntamente com ela. Em circunstâncias normais, o transmissor e o receptor são fixados na borda articulada da porta do carro.

O método de instalação da porta lateral consiste em fixar a cortina de luz na cabine do elevador e na borda dobrável da porta da cabine com parafusos.

O método de instalação da porta bipartida central consiste em fixar a cortina de luz na borda articulada da porta da cabina do elevador com parafusos.

2. Instalação fixa do transmissor e do receptor

A instalação fixa da cortina de luz refere-se à instalação e utilização do transmissor e do receptor da cortina de luz fixados na extremidade da soleira da porta do carro por meio de um suporte fixo. O transmissor e o receptor não podem se mover com a porta do carro.
