Trilho guia de elevação para elevador
| Modelo | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8,5 | 6 | 7 |
| T82/B | 82,5 | 68,25 | 9 | 25,4 | 8,25 | 6 | 7,5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7,9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9,5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15,9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15,9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28,6 | 51 | 17,5 | 14,5 | 17,5 |
| T140-3/B | 140 | 127 | 31,75 | 57 | 25,4 | 17,5 | 19 |

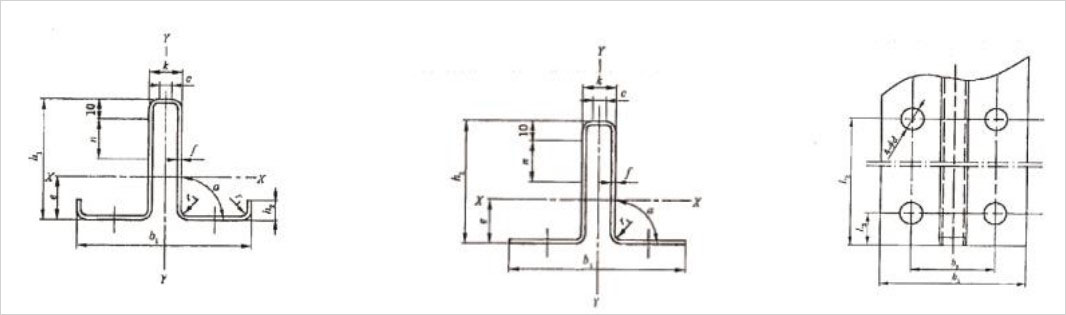

| Modelo | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1,8 | 2 | 60 |
| 16,4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1,8 | 2.2 | 60 | 10±1 | 16,4 | 25 |
| TK5A | 3.2 |
1. Trilho guia de elevador usinado
2. Trilho guia de elevador trefilado a frio
3. Trilho guia de elevador personalizado
4. Trilho guia oco para elevador
5. Talas de junção para trilhos-guia de elevador trefiladas a frio, talas de junção para trilhos-guia de elevador usinadas, talas de junção com espessura especial, talas de junção em T, grampos forjados, grampos deslizantes, clipes deslizantes, clipes em T.
6. Norma: ISO 7465.
7. Modelos: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Embalagem: Nossos trilhos-guia são embalados em feixes, com capas protetoras em ambas as extremidades, e cada feixe é envolto em plástico. Também podemos embalar de acordo com suas necessidades.
9. Podemos fornecer trilhos-guia de marcas como MARAZZI, etc.
O trilho guia do elevador é um trilho de segurança para o elevador se deslocar para cima e para baixo na caixa do elevador, garantindo que a cabina e o contrapeso se movam corretamente. O trilho guia conecta a placa e o suporte do trilho guia à parede da caixa do elevador para fornecer orientação à cabina e ao contrapeso. A função de suporte da pinça de segurança durante a frenagem é uma parte importante do sistema do elevador. O trilho guia mais comum em elevadores é o trilho guia em forma de "T". Características como alta rigidez, confiabilidade, segurança e baixo custo são importantes. A superfície do trilho guia deve ser lisa, sem irregularidades visíveis. Como o trilho guia serve de apoio para a sapata guia e o mecanismo de segurança da cabina do elevador, a folga deve ser garantida durante a instalação. Ao mesmo tempo, o trilho guia tem a responsabilidade de parar o elevador em caso de acidente por excesso de velocidade, portanto, sua rigidez não pode ser negligenciada.
Os trilhos-guia dos elevadores dividem-se em: trilhos-guia maciços e trilhos-guia ocos com contrapeso.
O trilho guia maciço é um trilho guia usinado, formado pela usinagem da superfície guia e das partes de conexão do perfil do trilho guia. Sua função é orientar o movimento da cabina do elevador durante sua operação. O trilho guia maciço de pequeno porte também é utilizado para guiar o contrapeso. Existem diversas especificações de trilhos guia maciços, de acordo com a largura do piso do trilho guia, que podem ser classificados em T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140, etc.

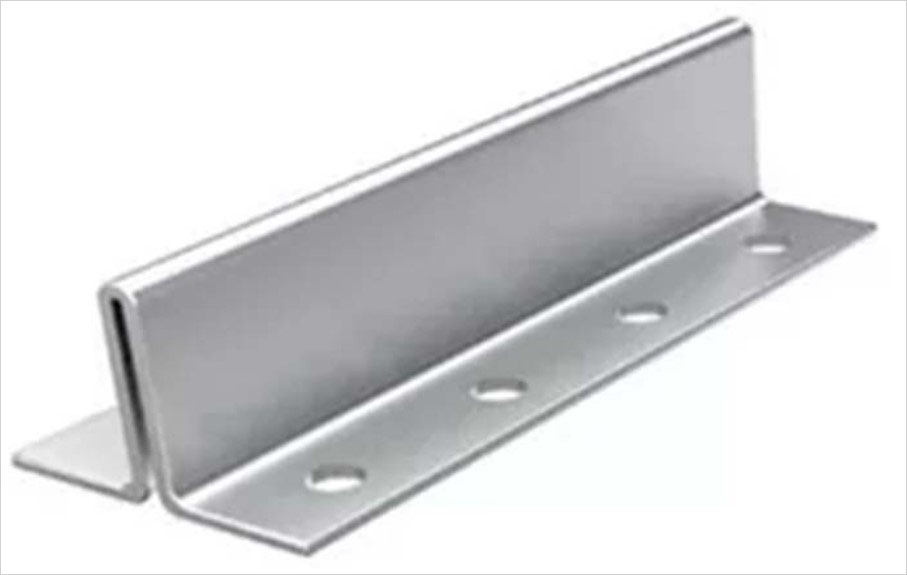

Os trilhos-guia ocos para contrapeso são trilhos-guia laminados a frio com espessuras de 2,75 mm e 3,0 mm. São fabricados a frio a partir de chapas enroladas através de moldes de múltiplas passagens. São utilizados principalmente para guiar o contrapeso durante a operação do elevador. Os trilhos-guia ocos podem ser divididos em trilhos com lados retos e trilhos com lados flangeados, de acordo com o formato da superfície da extremidade do trilho-guia, denominados TK5 e TK5A.
