Máquina de tração síncrona sem engrenagens de ímã permanente THY-TM-K200

O projeto e a produção da máquina de tração síncrona de ímã permanente sem engrenagens THY-TM-K200 estão em conformidade com as normas "GB7588-2003 - Código de Segurança para Fabricação e Instalação de Elevadores", "EN81-1: 1998 - Regras de Segurança para Construção e Instalação de Elevadores" e "GB/Regulamentos relevantes em T24478-2009 - Máquina de Tração de Elevadores". A máquina de tração é composta por um motor síncrono de ímã permanente, uma roda de tração e um sistema de freio. Utilizando materiais de ímã permanente de alto desempenho e uma estrutura de motor especial, possui as características de baixa velocidade e alto torque. A série K possui uma estrutura de rotor externo e o sistema de freio é uma estrutura de freio de bloco. A roda de tração e a roda de freio são coaxialmente conectadas de forma fixa e instaladas diretamente na extremidade de extensão do eixo do motor. O freio é equipado com um microinterruptor para monitorar a situação de frenagem. Quando o freio é aberto, o contato normalmente aberto do microinterruptor é fechado. É adequado para elevadores com casa de máquinas e elevadores sem casa de máquinas. A relação de tração é 2:1 e 4:1, a carga nominal é de 630 kg a 1150 kg, a velocidade nominal é de 0,5 a 2,5 m/s e o diâmetro da polia de tração pode ser de 400 mm e 450 mm. Cada máquina de tração passa por uma rigorosa inspeção de qualidade antes de sair da fábrica para garantir a qualidade e o desempenho do produto.

1.Instalação de máquina de tração

•Antes de instalar a máquina de tração, você deve garantir a resistência da estrutura de instalação e da fundação.

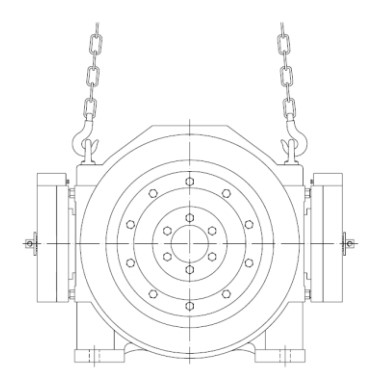

• Ao içar a máquina de tração, utilize o anel de içamento ou o orifício no corpo da máquina de tração.

• Ao levantar, certifique-se de levantar verticalmente e o ângulo entre os dois ganchos deve ser menor que 90°.

• O plano de instalação da máquina de tração deve ser nivelado e deve haver medidas correspondentes de redução de vibração.

• O cabo de aço pendurado e a carga correspondente devem passar pelo plano central da roldana de tração verticalmente.

• Certifique-se de que a superfície da estrutura onde a máquina de tração está instalada seja plana e que o desvio máximo permitido seja de 0,1 mm.

•O volante da sala de máquinas fica na parte inferior esquerda da parte traseira da unidade principal. Preste atenção à interferência da estrutura.

• O tamanho dos parafusos para fixação da máquina de tração é equipado com furos para os pés, e são utilizados parafusos com resistência de 8,8.

•Normalmente, a máquina de tração é equipada com uma haste anti-salto e uma capa protetora. Reinicie-a após instalar o cabo de aço.
