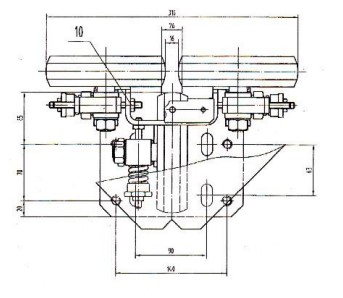

Sapatas guia de roletes para elevadores de alta velocidade THY-GS-GL22

A sapata guia de rolamento THY-GS-GL22, também chamada de sapata guia de roletes, utiliza contato por rolamento. Para reduzir o atrito entre a sapata e o trilho guia, aplica-se borracha dura ou incrustada na circunferência externa do rolete, e uma mola de amortecimento é frequentemente instalada entre a roda guia e a estrutura da sapata guia. Isso reduz a resistência ao atrito entre a sapata e o trilho guia, economizando energia, reduzindo vibrações e ruídos. É utilizada em elevadores de alta velocidade (2 m/s a 5 m/s). A pressão inicial do rolete sobre o trilho guia é ajustada pela compressão da mola. O rolete não deve estar inclinado em relação ao trilho guia e deve entrar em contato com a superfície de trabalho do trilho guia uniformemente em toda a largura da borda. Durante o funcionamento do elevador, os três roletes devem girar simultaneamente para garantir um movimento suave. Devido a excitações externas, como erros geométricos de usinagem dos roletes e dos trilhos guia, desvios nas juntas de instalação e erros de atrito e desgaste, o elevador apresenta vibrações horizontais e verticais, torção e outras perturbações. O amortecimento pode, obviamente, atenuar e dissipar tais perturbações, desempenhando um papel de absorção e amortecimento de vibrações. A perda por atrito entre o revestimento da sapata e o trilho guia é reduzida, diminuindo a vibração e o ruído durante a operação, melhorando o conforto de deslocamento. Além disso, os requisitos de processamento e instalação da sapata guia são mais rigorosos. O suporte elástico entre a estrutura da sapata guia e o trilho guia ajusta-se adaptativamente à superfície de trabalho de acordo com as condições de operação, compensando automaticamente a folga do trilho guia na direção horizontal e em ambos os lados. As sapatas guia de rolamento geralmente não necessitam de copos de óleo, nem de lubrificação a óleo, e não contaminam o fosso superior e inferior da cabina com óleo, sendo mais ecológicas. São adequadas para trilhos guia de elevadores com largura de 10 mm e 16 mm.
