Sapatas guia deslizantes são utilizadas em elevadores de passageiros de média e alta velocidade THY-GS-310F

Descrição resumida:

A sapata guia deslizante de alta velocidade THY-GS-310F fixa o carro no trilho guia, permitindo que ele se mova apenas para cima e para baixo. A parte superior da sapata guia possui um reservatório de óleo para reduzir o atrito entre o revestimento da sapata e o trilho guia.

Envie-nos um e-mail

Detalhes do produto

Etiquetas do produto

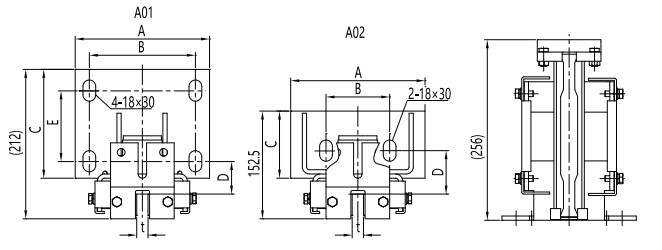

Parâmetros do produto

Velocidade nominal	≤2,0 m/s
Força Positiva	1500N
Força de Guinada	1250N
Combine com o trilho guia	10,16
Aplicável às cápsulas laterais

Informações do produto

A sapata guia deslizante de alta velocidade THY-GS-310F fixa a cabina no trilho guia, permitindo que ela se mova apenas para cima e para baixo. A parte superior da sapata guia possui um revestimento lubrificante para reduzir o atrito entre o revestimento da sapata e o trilho guia. Cada cabina de elevador é equipada com quatro conjuntos de sapatas guia, instalados respectivamente em ambos os lados da viga superior e sob o assento do dispositivo de segurança na parte inferior da cabina. As sapatas guia fixadas na cabina podem se mover em vaivém ao longo do trilho guia fixo instalado na parede da caixa do elevador. O movimento de elevação impede que a cabina se incline ou oscile durante a operação. O uso de contato deslizante em dois pontos entre os deslizadores superior e inferior e almofadas de borracha antichoque, combinado com o revestimento de sapata monobloco da Mitsubishi, reduz a vibração quando a cabina do elevador se move para cima e para baixo, proporcionando boa estabilidade e uma viagem confortável. Utilizada principalmente em elevadores com velocidade nominal inferior a 2,0 m/s.

Método de ajuste de calçados guia

(1) Ajuste os quatro parafusos, ou seja, ajuste a folga X1, considerando X1=1~2mm.

(2) Aperte a porca de ajuste para ajustar a folga para um valor apropriado. A folga pode ser determinada de acordo com a carga. Para uma carga > 1000 kg, pode ser de 2,0 a 2,5 mm; para uma carga ≤ 1000 kg, pode ser de 4 a 4,5 mm.

(3) Após instalar a sapata guia, retorne a porca de ajuste meia volta. Após o ajuste, aperte a contraporca.

Perguntas frequentes

Quais são os fornecedores da sua empresa?

Torindrive, Monadrive, Montanari, Faxi, Sylg, Xinda, Kds, Xizi, Nbsl, Ouling, Bst, Flying, Hd, Eshine, Fermator, Dongfang, Huning, Aodepu, Wittur, Marazzi, Rlb, Feinai, Weco，gustav, Goldsun, Langshan, Monarch, Step Etc.

Qual é o processo de produção da sua empresa?

Liberação do pedido do plano de vendas → Processamento civil e técnico do elevador → O departamento de produção recebe instruções para ajustar o plano → A produção libera a lista de processamento → Instruções de embalagem → Emissão da lista de separação de matérias-primas, materiais auxiliares e materiais de embalagem → Organização da produção → Tecnologia do processo de produção, supervisão de qualidade → Acompanhamento do progresso da produção → Solicitação de inspeção → Inspeção → Revisão de registros → Embalagem → Armazenamento do produto acabado.

Qual é o prazo de entrega normal dos produtos da sua empresa?

O prazo de entrega do elevador completo é de 20 dias úteis, e o da cabine, normalmente, é de 15 dias úteis. Para as demais peças, providenciaremos a entrega o mais breve possível, de acordo com as especificações, a quantidade e o método de entrega do pedido específico. Para mais detalhes, entre em contato conosco antes de fazer o pedido.
