Sapatas guia deslizantes são usadas em elevadores de passageiros comuns THY-GS-029

Descrição resumida:

As sapatas de guia deslizantes THY-GS-029 da Mitsubishi são instaladas sob o assento do dispositivo de segurança na viga superior e inferior da cabina. Geralmente, são quatro unidades em cada cabina, sendo este componente responsável por garantir o deslizamento da cabina ao longo do trilho guia. São utilizadas principalmente em elevadores com velocidade nominal inferior a 1,75 m/s. Essas sapatas de guia são compostas principalmente por revestimento, assento, suporte do reservatório de óleo, mola de compressão e peças de borracha.

Envie-nos um e-mail

Detalhes do produto

Etiquetas do produto

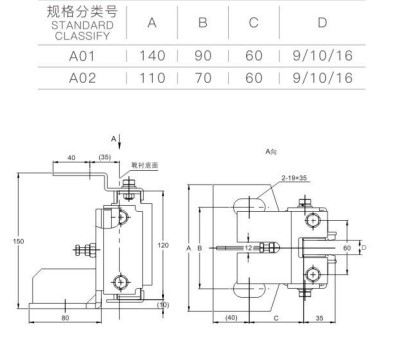

Parâmetros do produto

Velocidade nominal	≤1,75 m/s
Força Positiva	1050N
Força de Guinada	650N
Combine com o trilho guia	9,10,15,88,16
Aplicável às cápsulas laterais

Informações do produto

As sapatas de guia deslizantes THY-GS-029 da Mitsubishi são instaladas sob o assento do mecanismo de segurança, na viga superior e inferior da cabina. Geralmente, são quatro sapatas em cada viga, sendo essenciais para garantir o deslizamento da cabina ao longo do trilho guia. São utilizadas principalmente em elevadores com velocidade nominal inferior a 1,75 m/s. Essas sapatas de guia são compostas principalmente por revestimento, assento, suporte para o reservatório de óleo, mola de compressão e componentes de borracha. O assento possui resistência e rigidez suficientes, além de boa capacidade de amortecimento de vibrações. Geralmente, é fabricado em ferro fundido cinzento; como a estrutura de soldagem de chapas é mais simples de fabricar, também é comumente utilizada. O revestimento está disponível em diferentes larguras, de 9 a 16 mm, permitindo ao usuário escolher a largura adequada ao trilho guia. É feito de poliuretano de alta resistência ao desgaste. Para melhorar o desempenho de deslizamento e reduzir o atrito entre o revestimento e o trilho guia, é necessário o uso de óleo lubrificante; por isso, há um suporte para o reservatório de óleo na sapata de guia. O óleo lubrificante na caixa de óleo é distribuído uniformemente na superfície de trabalho do trilho guia através do feltro, com o objetivo de realizar a lubrificação automática.

Método de ajuste de calçados guia

Antes de instalar a sapata guia, aperte a porca de ajuste de forma que a folga X entre o suporte e a almofada de borracha seja de 1 mm. Após instalar a sapata guia, afrouxe a porca de ajuste até que a folga Y entre a porca e a superfície do suporte seja de aproximadamente 2 a 4 mm. Nesse momento, a folga X também deve estar entre 1 e 2,5 mm. Em seguida, aperte a porca de fixação. Após o ajuste conforme as etapas anteriores, verifique a firmeza da sapata guia balançando o carro adequadamente. A sapata guia deve estar em contato básico com os trilhos guia, mas não excessivamente apertada. Nesse momento, o ajuste fino da sapata guia pode ser feito de acordo com a coordenação entre a sapata guia e o trilho guia.
